久しぶりに新しくPCを組むハメになってしまいましたが、結構いいPCができあがったのでブログにあげておきます。
その１：CPUの交換のはずがベアボーンPCを買う
少し前の投稿で、母のPCが使い物にならない旨（メモリ増設・SSD化をしたのにAmazon閲覧もままならない）を投稿したかと思いますが、その原因はCPU Celeron N3050。
そのためしかたなくCPUも交換することにしました。しかし、この遅いPCのCPUはオンボードなので、CPUのみの交換はできません。
始めはマザーボード交換の方向で検討しましたが、そもそもこのPCには電源がない（ACアダプター給電）のため、マザーボードを交換すると新たに電源が必要になります。また筐体が小さすぎてそもそも購入した電源が入らない可能性も。
そのためマザーボードを新しくするには筐体の購入も必要と、だんだん購入範囲が広くなってきます。
困っていろいろと調べていくと、ASRockという会社が、CrelonJ3160 DC-ITXというACアダプタで動作するマザーボードを出しており、電源が不要なためよさげでしたが、これが海外からの調達で２万円近くしてしまいます。しかも旧式で、これに交換してもあまり早くなりそうにありません。
ただ、このASRockという会社、その他にもいろいろと面白い製品をつくっており、ミニベアボーンを出していました。
Desk mini 110という製品で、mini-STXという規格らしいです。最新のCPUまでは搭載できないですが、少し前までのCPUならかなりのものが載せられ、しかも大きさは電源並みの小ささ、価格も１万３千円程度という、コストパフォーマンスのいいものです。
そこでとりあえずこいつを買うことにしました。
その１：CPUの交換のはずがベアボーンPCを買う
少し前の投稿で、母のPCが使い物にならない旨（メモリ増設・SSD化をしたのにAmazon閲覧もままならない）を投稿したかと思いますが、その原因はCPU Celeron N3050。
そのためしかたなくCPUも交換することにしました。しかし、この遅いPCのCPUはオンボードなので、CPUのみの交換はできません。
始めはマザーボード交換の方向で検討しましたが、そもそもこのPCには電源がない（ACアダプター給電）のため、マザーボードを交換すると新たに電源が必要になります。また筐体が小さすぎてそもそも購入した電源が入らない可能性も。
そのためマザーボードを新しくするには筐体の購入も必要と、だんだん購入範囲が広くなってきます。
困っていろいろと調べていくと、ASRockという会社が、CrelonJ3160 DC-ITXというACアダプタで動作するマザーボードを出しており、電源が不要なためよさげでしたが、これが海外からの調達で２万円近くしてしまいます。しかも旧式で、これに交換してもあまり早くなりそうにありません。
ただ、このASRockという会社、その他にもいろいろと面白い製品をつくっており、ミニベアボーンを出していました。
Desk mini 110という製品で、mini-STXという規格らしいです。最新のCPUまでは搭載できないですが、少し前までのCPUならかなりのものが載せられ、しかも大きさは電源並みの小ささ、価格も１万３千円程度という、コストパフォーマンスのいいものです。
そこでとりあえずこいつを買うことにしました。
その２：CPUはPentiumを選んだ
CPUも購入しなくてはなりませんが、最近は技術をフォローしておらず、を何にするかわからないという状況でした。しかもこいつはかなり高性能なCPUが載せられるので、選択肢が広すぎて迷ってしまいました。
そこで重い腰をあげて最近のCPUの体系を調べてみると、昔でいうPentiumという名称も復活しており、どうやら以下のような序列での製品体系なっているようです。
Celeron -> Pentium -> Corei3 -> Corei5 -> Corei7
PeniumとCorei3の違いもわからないですが、とりあえずCeleronはもう信用できないので最低限Pentiumという線を引き、実績のあるPentium G4560を購入しました。
（IntelのCPUは、上記の製品体系のほかに、コアアーキテクチャで分類され、最新のアーキテクチャは第８世代Coffe Lakeというものらしいです。ただ、Desk miniはこのCoffe Lakeには対応しておらず、第６世代、第７世代のものを選ばなくてはいけないようです。Celeronとかでもこのアーキテクチャを採用しているものがあるらしく注意が必要です。あと消費電力６５W未満かというもの選択上の制約となるようです）
しめて２万円です。いたしかたない。
その３：既存メモリを生かすつもりが最新メモリ（DDR4）を購入するハメになる
あと今のメモリは、ノートPC用のDDR3Lというタイプのものなので、デスクトップタイプへの変換アダプタを購入しました。
・・がDeskminiが到着してみると・・・・仰天。なんとDDR4-SO-DIMMです。つまりノートPC用メモリです。大失敗です。しかも変換アダプタが無駄になるだけならいいのですが、DDR4は最新のメモリタイプで、先日購入したDDR3Lとは互換性がありません・・・・今のメモリも無駄になってしまいました。
しかたなく追加でDDR4を調達。最新のメモリだけあって高価です。デュアルチャンネル動作させるためには２枚刺しが必要なので、思い切って８MBx2を２万円で購入しました。
合計４万円です・・・本末転倒な気もしましたがもうヤケクソです。
その４：組み立てる
翌日到着なのですぐに来ました。

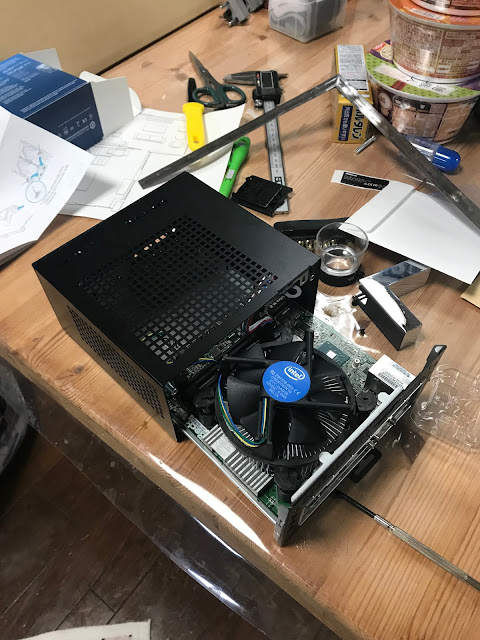

もうほとんどCPU（クーラ）だけ、という感じです。ちなみにクーリングファンはCPUにおまけでついてきますが、少しうるさいので静音タイプの調達がオススメです。
SSDは裏面につきます。SATAケーブルがついてきますが、マザーとは特殊コネクタでの接続となります。Macbook Airの修理でこの手のケーブルには慣れているのでサクッととりつけできました。
大きさはこんな感じで超小さいです。
その５：設定をいじる
Windowsの設定も自動でおおかたのドライバは実装されます。悪さをしないように前のDell製のサポートソフトやドライバを削除しました（アプリのアンインストールと、デバイスマネージャで非表示のドライバを削除します）。あとはMS-Officeは自動でハードウェア変更を検知してくるので、認証して完了です。
その６：M.2 Wifiを実装する
あとこのDesk miniは、小さいくせにいろいろと最新の技術が入っており、M.2というインターフェースがあります。どうやらWifi用とSSD用の２スロットがあるようです。
SSDは今のSATAのものを生かすので不要ですが、Wifiの方は、MacとiPhoneの連携の傾向からはWifi/Bluetoothが必要となる場面が出て来そうなのと、あとは自宅の有線LANのバックアップ用途もあるので、ヤケクソでM.2のWifiアダプタとアンテナも購入しました。
インテルのチップもいろいろあるようですが、とりあえずAmazonで買える最新の8265を購入してみました。8260もほぼ同じでBluetoothも4.2（Low Energy）が使えるのですが、ビームフォーミングで指向性を高めるMU-MIMOは8265から搭載のようなので、こちらを選択しました（とはいってもルータ（AirMac）は対応してないのですけどねｗ）。
ネジは大きさが足りないので、ワッシャの追加が必要です。ネジの左手のコネクタは、MHF4というM.2Wifi用のアンテナ接続のための新規格のコネクタのようです。
この接続が大変でした。ボード上では小さすぎてまったく歯が立ちません。そこでボードから取り外し、拡大鏡で拡大させながらなんとか接続することができました。このコネクタが今回の一番の鬼門でしたね。
あとアンテナ長は１２ｃｍの最小のものを購入してしまいましたが、マザーボードがスライドすることまで頭になく、またボード上での接続ができなかったため、しかたなく後ろの変なところから出さざるを得ませんでした（青くて目立つし・・・）
その７：結果
組み上げた結果ですが、動作の方は超サクサクで、Windows10は一瞬で立ち上がります。最近の集積技術はすごいすね。
CPUファンを静音のものに交換すればパーフェクトですが、使用頻度も低いのでとりあえずここまでにしておきます。
ブラウジングやオフィス作業程度であれば、この構成で十分です。
オススメですね。
